MARSTEK CT002 Smart Meter

MARSTEK CT002 smart meter sa DIN rail ng breaker panel ng bahay sa gabi, kasama ang energy app sa phone
CT002 smart meter sa breaker panel ng bahay, naka-pair sa MARSTEK app · Silvera Solar Power (AI-generated na eksena, opisyal na disenyo ng produkto)

Ano ito: ang CT002 ay isang DIN-rail smart energy meter na may mga current-sensor input na sumusukat ng kuryenteng ginagamit ng bahay nang real time sa hanggang tatlong phase (gumagana rin sa single-phase). Nagre-report ito sa pamamagitan ng Wi-Fi / Bluetooth sa MARSTEK app at sa compatible na MARSTEK storage, na gumagamit ng mga reading para magpasya kung kailan mag-charge o mag-discharge.

Para kanino ito: sa bawat customer ng VENUS E 3.0 o VENUS E Mini na gusto ng Self-Consumption (i-store ang sobrang solar, i-cover ang load ng bahay, anti-feed-in) o AI Optimization. Parehong mode ay nangangailangan ng CT/meter.

100 AMax current kada phase
1 or 3Phase
±1%Accuracy (V at I)
<2 WKonsumo ng kuryente
Wi-Fi + BT 5.2Connectivity

Pinakaangkop para sa​

  • Pag-enable ng Self-Consumption sa VENUS E: nagdi-discharge ang unit kapag may nakikitang load ang CT at nagcha-charge kapag may nakikitang solar export.
  • Anti-feed-in / zero-export na setup gamit ang VENUS E three-phase total compensation.
  • Pag-monitor ng total at kada-phase na power sa MARSTEK app.

Mga pangunahing feature​

Mula sa CT002 datasheet (page 1):

  • Iwasan ang pag-aksaya ng enerhiya gamit ang real-time monitoring.
  • Madaling ikabit; angkop sa karamihan ng distribution box sa bahay (DIN-rail form factor).
  • Bluetooth / Wi-Fi na koneksyon; kontrolin ang power gamit ang smart app.
  • Mas magandang compatibility sa mga produkto ng MARSTEK.
  • Three-phase power sampling, puwede rin sa single-phase.

Mula sa mga manual ng VENUS E:

  • Ang VENUS E 3.0 at VENUS E Mini ay "fully compatible with MARSTEK's own CT002 and CT003 meters", at sumusuporta sa Self-Consumption at AI Optimization.
  • Ipinapakita ng mga system diagram ang CT002 sa main panel, na nagbibigay ng "Anti Feed-in, 100% Self-consumption Guaranteed".
  • VENUS E error code 5D2, CT connection abnormality: tiyaking maayos na nakakonekta ang CT sa home network at stable ang network. Tingnan ang Troubleshooting ng VENUS E.

Mga view ng produkto​

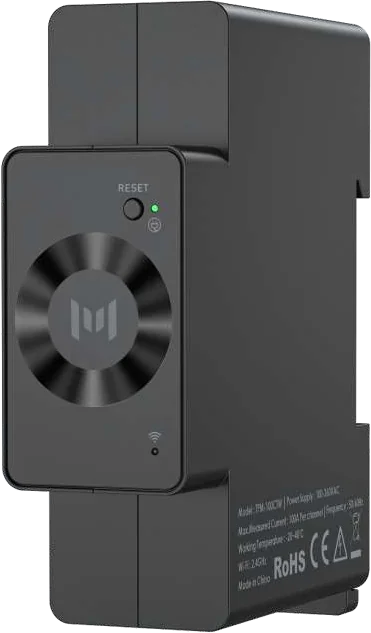

Harapan ng CT002 na may reset button at status LED
Harap: reset button at mga status LED

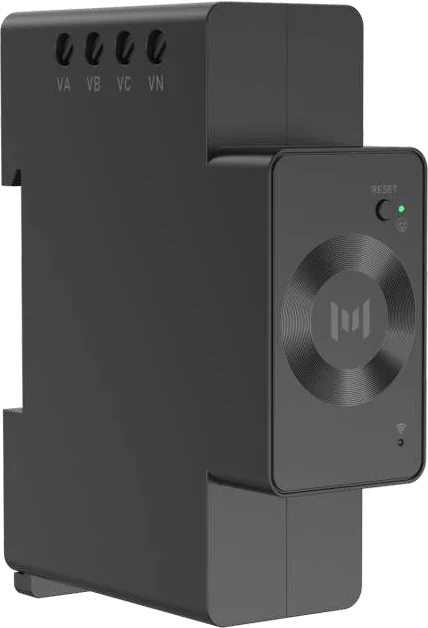

Gilid ng CT002 na nagpapakita ng voltage input terminals VA VB VC VN
Voltage input terminals (VA, VB, VC, VN)

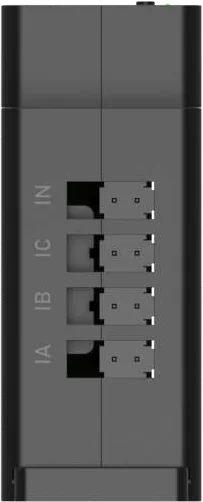

Current sensor connection terminals ng CT002 IA IB IC IN
Mga koneksyon ng current sensor (IA, IB, IC, IN)

Specifications​

Source: CT002 Smart Meter datasheet, spec page (kinopya mula sa rendered image).

SpecificationValue
ModelCT002
Wi-Fi protocol802.11b/g/n (20)
Bluetooth5.2
RF band2.4 GHz
Power supply (AC)100–260 V, 50/60 Hz
Supply voltage deviation±10%
Overvoltage level (VA VB VC VN)CAT II, 3 × 280 VAC
Device power consumption<2 W
Voltage measurement (RMS)100–260 V
Measuring voltage frequency50 Hz / 60 Hz
Voltage measurement accuracy±1%
Maximum single-phase measurement current100 A
Current measurement accuracy±1% (5–100 A)
Sukat65.4 × 26.5 × 83 mm
Bigat0.2 kg
Kulay ng enclosureBlack
Materyal ng enclosurePlastic
Operating temperature-20 °C to 45 °C

Inilalarawan ng e-Catalog ang CT002 bilang "three-phase smart energy meter with up to 100 A per phase", na may product dimension na mga 6.5 × 8.3 × 2.6 cm. Tugma ito sa datasheet.

Gumagana sa grid ng Pilipinas

Ang power supply at measurement range ng CT002 ay 100–260 V, 50/60 Hz, na sakop ang 220 V / 60 Hz na grid sa Pilipinas.

Hindi nakasaad sa mga source

Hindi nakalista sa datasheet ang uri ng CT clamp, ilang clamp ang kasama sa box, o ang haba ng mga cable, at walang CT002 installation manual sa mga source sa Drive. May QR code sa datasheet na naka-link sa product manual. Kunin muna ang manual na iyon bago magkabit, at huwag hulaan ang wiring mula sa mga marketing image.

Presyo (SRP)​

Hindi nakalista ang CT002 sa kasalukuyang SRP flyer sa Drive. Magtanong sa Silvera Solar Power tungkol sa presyo at kung kasama na ito sa bundle ng VENUS E. Tingnan ang price list.

Nakalista sa CT002 flyer ng MARSTEK Philippines na ipinakita sa training noong 5 Oktubre 2026 ang ₱4,500 (mula ₱5,000) at 10-taong warranty. Wala pa ito sa SRP flyer sa Drive, kaya kumpirmahin muna sa Silvera Solar Power bago ito sabihin.

Pagkakabit at kaligtasan​

  • Ang CT002 ay kinakabit sa distribution box ng bahay: voltage inputs VA / VB / VC / VN (CAT II, 3 × 280 VAC) at current-sensor inputs IA / IB / IC / IN.
  • Ito ay trabaho sa mga live terminal sa loob ng distribution box. Ayon sa mga manual ng VENUS E, patayin muna ang kuryente bago magkabit at huwag magkabit o magtanggal ng cable habang may kuryente. Itinatakda rin nila na mga kwalipikadong propesyonal o sapat na na-train na tauhan lang ang puwedeng magkabit, mag-operate o mag-maintain ng system, at na ang lahat ng electrical connection ay sumusunod sa lokal na electrical code. Sinasabi rin ng mga manual ng MARS I PLUS at V6000 na hindi dapat galawin ng user ang smart meter o CT matapos itong ikabit ng propesyonal.
  • Sundin ang CT002 product manual (QR code sa datasheet) para sa direksyon ng clamp at assignment ng phase.
  • Operating temperature -20 °C hanggang 45 °C. Gumagamit ang CT002 ng 2.4 GHz Wi-Fi. Ayon sa code 5D2 ng VENUS E manual, tiyaking maayos na nakakonekta ang CT sa stable na home network.

Single-phase na pagkakabit kasama ang VENUS E 3.0​

Single-phase ang karamihan ng bahay sa Pilipinas. Galing ang mga hakbang na ito sa technical training ng MARSTEK Philippines noong 5 Oktubre 2026 ("CT002 Single-Phase Technical Information and Wiring Guide"). Training material ito, hindi ang manual ng CT002, kaya isang qualified na electrician ang gagawa nito at susunod sa manual kapag magkaiba.

Bago magsimula
  • Wi-Fi: kailangan ng CT002 ng malakas na 2.4 GHz na signal kung saan ito ikakabit. Panatilihin itong hindi lalayo sa 5 m mula sa router at kaunti ang harang; sabi ng training, ikabit ito sa labas ng panel box para hindi harangan ng metal na kahon ang signal.
  • Puwesto ng clamp: dapat nasa grid side lang ang CT, bago ang lahat ng load, anumang AC-coupled na solar inverter at ang battery system.
  • Iba ang direksyon ng clamp sa MARS I PLUS. Sa CT002, nakaturo ang arrow mula grid papunta sa load. Sabi ng manual ng MARS I PLUS, nakaturo sa grid ang arrow ng sarili nitong CT. Alamin kung aling CT ang ikinakabit.
1

Ihanda ang supply wire

Gumamit ng 2.0 mm² THHN na wire para sa supply ng CT002. Sa single-phase, VA (live) at VN (neutral) lang ang ikonekta; huwag ikonekta ang VB at VC.

2

Kumuha ng supply

I-off ang breaker na kukunan. Luwagan ang load-side terminal bolt ng breaker na iyon, ipasok ang supply wire ng CT002 at higpitan. May protective switch o breaker sa itaas nito para maihiwalay ang meter kapag may maintenance.

3

Ikabit ang CT clamp

Ilagay ang clamp sa live na grid conductor lang, na nakaturo ang arrow sa load. Isara ito nang buo.

4

Ikonekta ang clamp

Isaksak ang clamp sa terminal na IA. Sa single-phase, laging IA lang ang gamitin. Ikonekta ang lahat ng voltage at current wire bago buksan ang kuryente.

5

Buksan ang kuryente

I-on ang supply breaker ng CT002. Dapat umilaw ang berdeng ilaw ng device.

6

I-pair sa MARSTEK app

Sa MARSTEK app, i-Add device at hanapin ang CT002. Pagkatapos, sa home page ng VENUS E 3.0, i-tap ang CT (kaliwang ibaba) at piliin ang CT002 sa listahan. Iilaw ang CT indicator sa VENUS E kapag nakakonekta na ang CT002.
